力芯微推出电源防反接OVP ET9930Y
在电源管理领域，负压防护是常被忽视却至关重要的安全环节。电源反接、适配器误插或热插拔瞬间常引发负压脉冲，可能会瞬间导致芯片击穿、电路烧毁等不可逆损坏。传统防护方案需依赖外部二极管或复杂电路，不仅增加成本与布局空间，还响应迟缓。为此，力芯微新推出一款支持电源正负防反接的OVP&OCP产品ET9930Y。通过内置-20V 反向电压耐受能力，可以有效应对电源反接、热插拔浪涌等风险。该产品极大的简化了防反接应用电路的设计，同时节约了成本。
ET9930Y是一款集成过压（OVP）、过流（OCP）、过温（OTP）等多重保护的芯片。具有固定6.1V的过压保护阈值电压与50ns的快速响应能力，当输入电压超过阈值时，可以在纳秒级时间关闭内部的的MOSFET，以断开IN到OUT，可有效应对电源适配器插拔、浪涌等突发高压风险。支持0.1A至2.3A的过流保护阈值。当负载电流超过设定的过流阈值时，在1ms关闭输出，并在负载电流低于阈值时自动恢复；自动重启时间3.3s。过温保护功能监测芯片温度以保护设备。
ET9930Y采用先进的完全绿色合规的 DFN8 2mmx2mm 封装，适用于空间受限的便携电子产品，可在-40℃至+85℃温度范围内正常工作。
产品特点
宽电源电压范围：3.5V~30V
2A的连续输出电流
低导通阻抗：105mΩ（典型值）
默认6.1V的OVLO阈值，
过压关断响应时间：50ns（典型值）
输入反向电压保护至-15V
支持0.1A~2.3A的可调节限流值
输出端内置650Ω的放电电阻
25ms启动去抖时间
1ms的限流关断及3.3s的自恢复时间
保护电路：
——过温保护（OTP）
——过压保护（OVP）
——过流保护（OCP）
——欠压保护（UVLO）
封装：DFN8（2.0mm×2.0mm ）
典型应用
图1：ET9930Y 典型应用电路

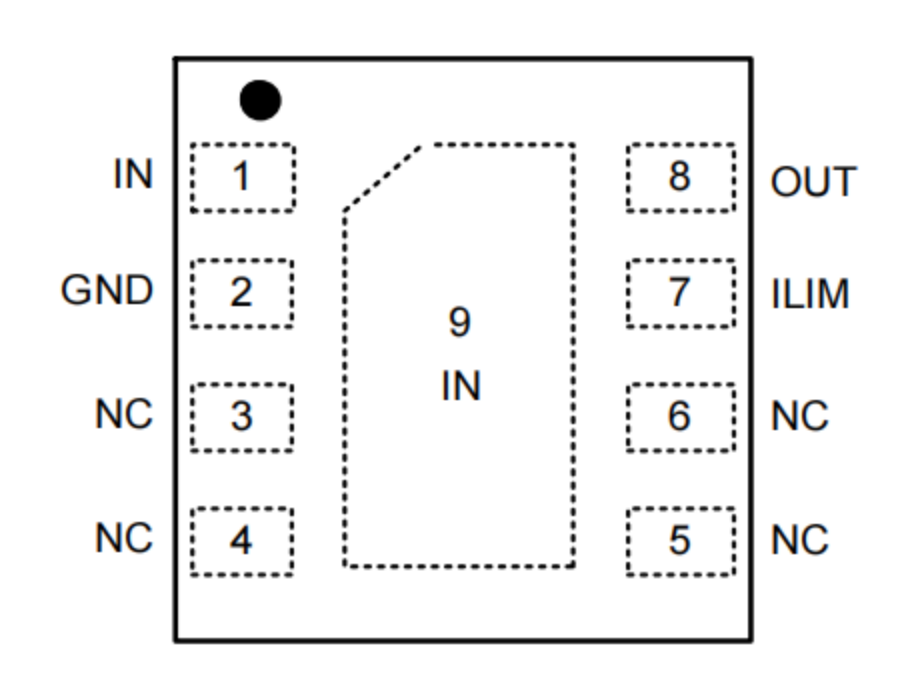

管脚定义
.png "640 (1).png")
图2：TOP VIEW

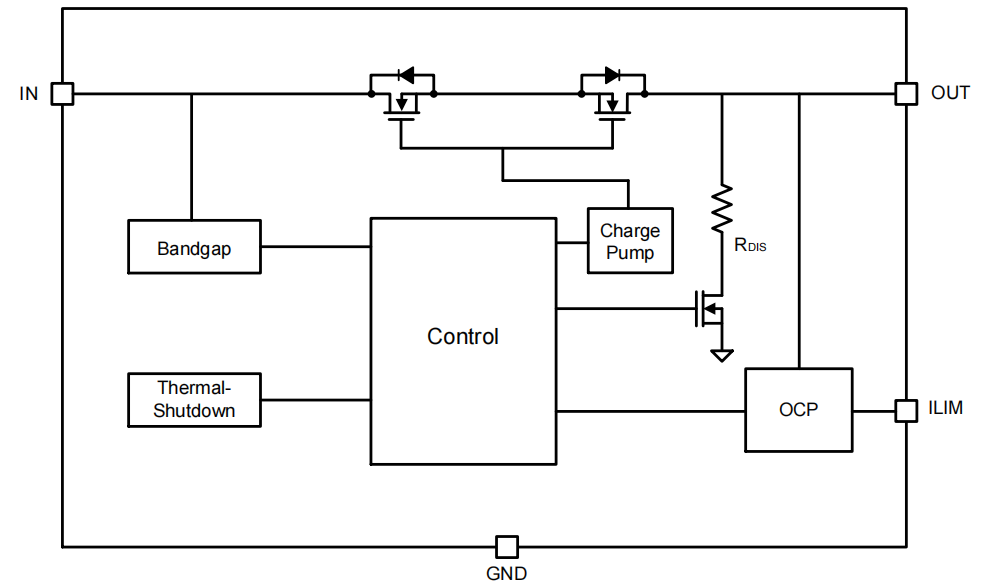

功能框图
.png "640 (2).png")
图3：功能框图
测试数据

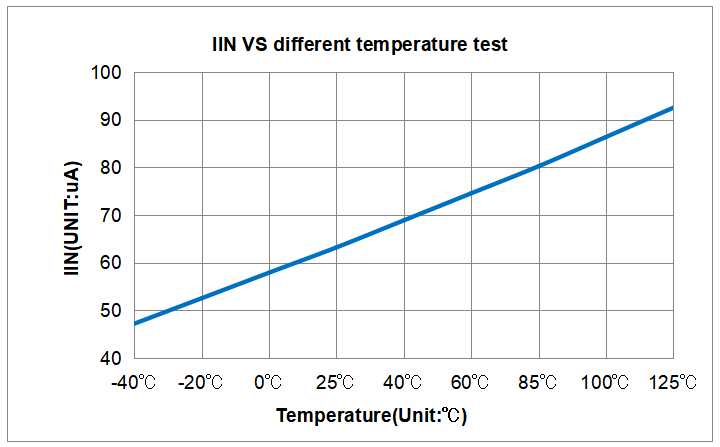

（1）不同温度下的IIN电流测试。
.png "640 (5).png")
图4：Input Quiescent Current VS Temperature

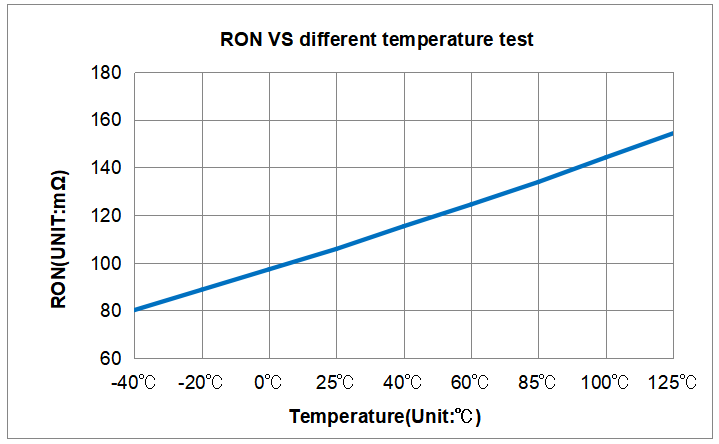

（2）不同温度下的RON内阻测试。
.png "640 (6).png")
图5：On-Resistance VS Temperature

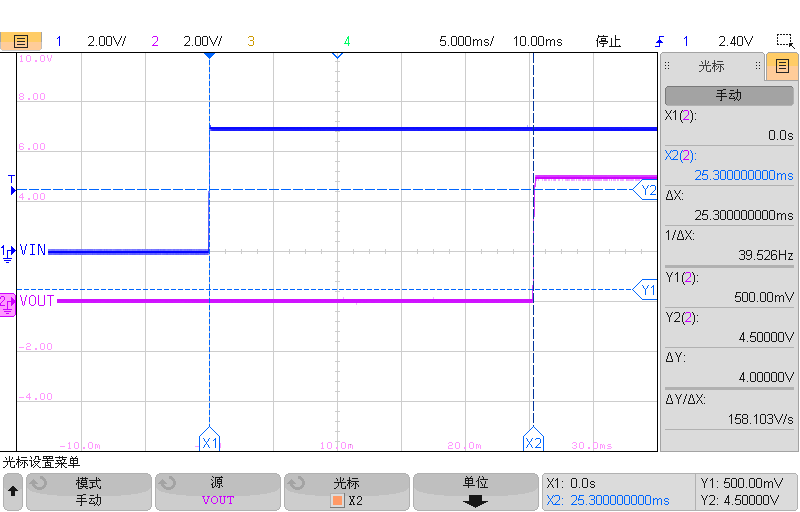

（3）VIN启动测试。
.png "640 (7).png")
图6：Power ON Debounce Time

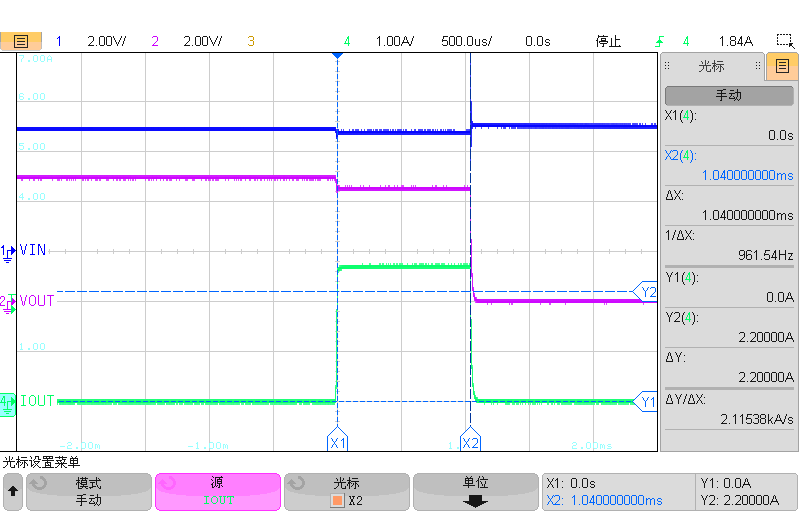

（4）OCP限流测试。
.png "640 (8).png")
图7：OCP Active Time
（5）OVP过压保护测试。
.png "640 (9).png")
图8：OVP Turn-off Response Time

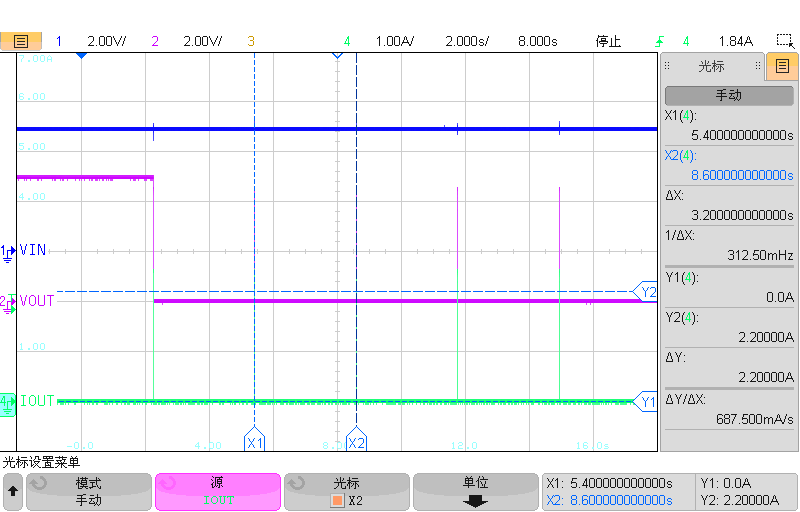

（6）短路保护测试。
.png "640 (10).png")
图9：OCP Recovery Time
